EQUIPMENT

エスコマチック・直接切断機

エスコマチック・直接切断機

エスコマチックは、時計の細かな部品を製作するために誕生したスイス発祥の機械です。非常に貴重な切削機であり、弊社創業時からある歴史ある加工機です。バレル、センタレスを組み合わせることにより付加価値のある製品を提供しております。

直線切断機は、均等幅のピンやシャフトを高速で量産する機械です。また、材質においては、鉄・ステンレス、材料径においてはφ2~φ8に対応しております。

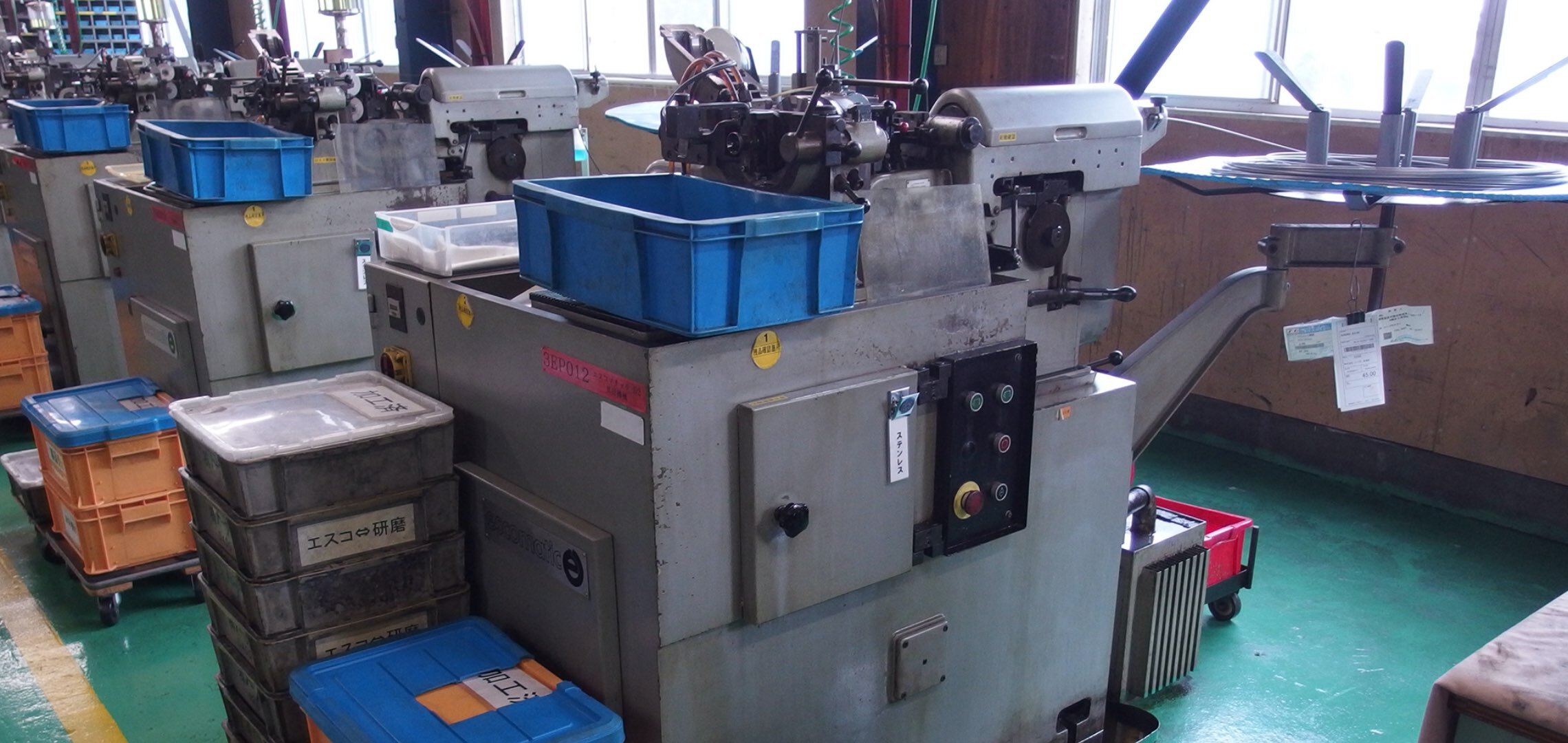

エスコマチック

エスコは、一般の自動旋盤とは異なり、刃物が回転する機構でコイル材のまま連続切削加工ができる機械。
加工精度のバラつきが少なく、コイル材を使用するためコストダウンが図れます。

エスコマチック
型式項目加工能力
D2材料径Φ4.0まで加工可能
全長最大90mm以下
加工対応材質快削鋼、ステンレス鋼、非鉄材
D4
D5
材料径Φ4.0まで加工可能
全長最大90mm以下
D6材料径Φ6.0まで加工可能
全長最大90mm以下

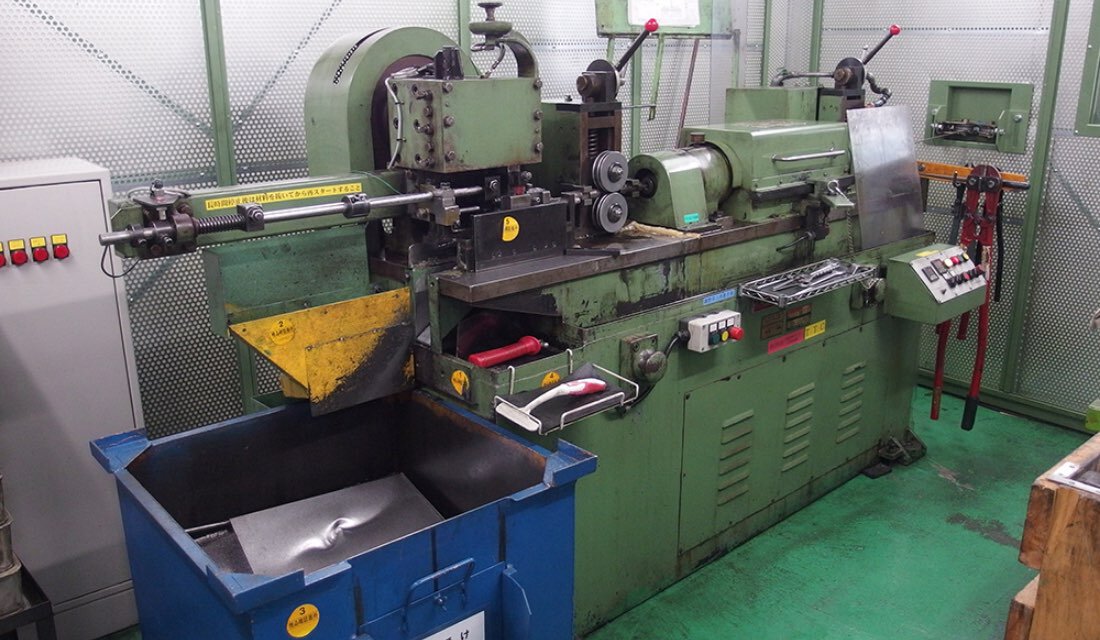

直線切断機

コイルを矯正し、所定の長さに切断する機械。
構造がシンプルなため、金型費が少なくコストダウンが図れます。

直線切断機
型式項目加工能力
TCH-6S材料径φ2.0〜φ6.0
最小切断長さ6mm以上
加工対応材質炭素鋼、合金鋼、ステンレス鋼、非鉄材
TCH-9S材料径φ4.0〜φ8.0
最小切断長さ10mm以上
加工対応材質炭素鋼、合金鋼、ステンレス鋼、非鉄材
